LSDB-BF分体式低压电动机保护测控装置
产品介绍
-
图片仅参考，请以实物为准
-
注：以上技术说明通用仅参考，因工艺技术更新等，请以所购实物为准
-
-
名称：安徽光点科技有限公司
-
地址：安徽合肥经济技术开发区青鸾路8号民营科技园二园
-
电话：0551-65226621
-
0551-63496846
-
邮箱：lspote@163.com
-
网路：www.gdite.com
LSDB-BF型分体式低压电动机保护测控装置适用于电压AC380V、AC660V；电流AC5A～800A的低压系统，采用先进的设计理念和生产制造工艺，结合国内用户对低压电动机保护、测量和控制的需求，开发出适合国内用户使用的低压电动机装置。装置融合先进的网络通讯技术，与接触器、软启动器、断路器等配合，为低压交流电动机回路提供了一整套集控制、保护、测量、计量和通迅于一体的专业化解决方案，它可取代传统的塑壳断路器、热继电器、电流表、电压表、多种信号灯、大量中间继电器和时间继电器、变送器、PLC等元件，是智能化MCC（电动机控制中心）的理想选择。适用于电力、石化、轻工、煤炭、造纸、钢铁、冶金等诸多行业。
l丰富的测量数据，包括：相电压、线电压、相电流、电流相角、总有功功率、总无功功率、总视在功率、功率因数、总有功电能、总无功电能等；
l“tE 时间保护”符合国家标准（GB3836.3-2010），适应于增安型防爆电动机；
l欠载保护可以取代防干转保护装置，对磁力泵电动机等实现有效的保护；
l具有剩余电流保护功能，可以提供更灵敏的接地故障检测，充分保证电动机的安全运行以及人身安全；
l具有欠压（失压）重启动和自启动功能，可以取代常规的集中式的分批再启控制屏，实现电动机的分批重启动和晃电重启动功能；
l最多提供9路有源或无源开关量输入，用于起停信号、接触器状态信号的接入；
l具有AO 输出功能，可以方便的将电动机的测量量（三相电压、三相电流，功率）转换为4~20mA的直流电流量，实现常规全隔离变送器的功能； l具有电动机管理维护功能，记录电动机启动电流和启动时间，记录累计脱扣次数，累计运行时间，累计启动次数，接触器脱扣电流的功能；
l具有SOE功能，最多可记录最近100条保护动作信息，带时标；
l支持选配Profibus-DP协议通讯接口；
l具有远方通讯功能，支持选配2路RS-485通讯接口，使用标准Modbus-RTU通讯规约；
l维护管理方便，显示故障参数、报警信息、状态指示、电动机启动和运行信息、接触器故障跳闸操作次数等，便于故障分析，生产效能统计及有选择地合理检修。

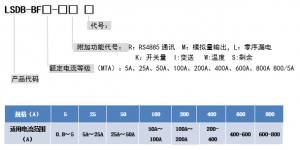

保护功能
|
保护功能： |
启动过程： |
运行过程： |
|
启动超时保护 |
保护 |
闭锁 |
|
短路保护 |
保护 |
保护 |
|
过流保护 |
保护（启动超时后） |
保护 |
|
tE时间保护 |
闭锁 |
保护 |
|
堵转保护 |
闭锁 |
保护 |
|
过热保护 |
闭锁 |
保护 |
|
过负荷保护 |
闭锁 |
保护 |
|
欠载保护 |
闭锁 |
保护 |
|
不平衡保护 |
保护 |
保护 |
|
断相保护 |
保护 |
保护 |
|
相序保护 |
保护 |
保护 |
|
过电压保护 |
保护 |
保护 |
|
低电压保护 |
保护 |
保护 |
|
接地保护 |
保护 |
保护 |
|
接触器保护 |
保护 |
保护 |
|
接触器失灵保护 |
保护 |
保护 |
|
剩余电流保护 |
保护 |
保护 |
|
欠压（失压）重启动 |
闭锁 |
保护 |
|
自启动 |
闭锁 |
保护 |
电动机运行状态监测
装置提供丰富的电动机运行信息，包括多种参数和状态，监测数据可经通讯上传到上位机集中管理，亦可通过安装在开关柜面板上的显示模块直接显示。这些信息包括三相电流，相电压，总有功功率，总无功功率，总视在功率，功率因数，总有功电能，总无功电能，零序电流，剩余电流，电动机运行状态等。
电动机运行维护管理
装置可提供实时的状态信息，故障分析参数，丰富的电动机日常维护管理信息，便于了解电动机的运行情况，统计生产效能，了解接触器的操作寿命。协助管理人员实现更经济合理的维护管理。
管理信息
脱扣次数
最近一次的三相脱扣电流
启动次数
启动电流（最后一次启动）
启动时间（最后一次启动）
总运行时间
故障/报警指示
输入/输出状态监视
模拟量输出功能
装置的模拟量输出（AO）是一个隔离4～20mADC电流输出，相当于一个常规电量变送器。端子标记为（AO1）、（AO2）和（A-）。
输出参数 ：该参数项定义了与模拟量输出成比例的电气参数，可供选择的电气参数有：三相电压Ua、Ub、Uc、三相电流Ia、Ib、Ic、三相总功率[P、Q、S]、功率因数PF、频率F。上下限值均可设置（上下限值参数设置参照通讯协议，寄存器地址为4023~4044）。
测量功能
装置能够测量三相电压（Ua 、Ub、 Uc）、三相电流（Ia、Ib、Ic）、三相电压电流相角、零序电流、剩余电流、总有功功率、总无功功率、总视在功率、功率因数（Cosφ）、总有功电能、总无功电能等实时数据。
自检功能
装置上电会对各关键部件检查，判断是否正常，如某部件不正常则告警灯常亮，并在界面弹出自检出错信息，并退出所有保护功能。
说明：如果配置了自检告警出口，则装置上电后自检正常则自检告警出口动作，当自检异常时自检告警出口返回。
通信功能
装置可通过通讯接口与上位机管理系统进行通讯，实现数据传输功能。采用RS-485通讯接口，使用标准Modbus-RTU 规约通讯。也可选配Profibus-DP协议通讯接口。
在线升级功能
装置支持在线升级功能。使用本公司开发的在线升级软件，通过RS-485通讯实现装置软件在线升级。该功能操作简便，便于装置的维护管理。
外型及接线(仅举例参考）
