LSD系列 智能型微机电机保护器

产品介绍

1. LSD系列智能型微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

2. 特点：

3. ◆  “tE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）

4. ◆  交流采样，测量A、B、C三相电流及控制回路电压

5. ◆  现场显示电动机运行状态，保存三次电动机故障跳闸记录

6. ◆  一路保护输出，二路自定义继电器输出，一路4~20mA电流输出，一路RS485接口

7. ◆  分体式电机保护器可选DI输入模块，控制正反向启动，自启动，及开关量控制单元

8. ◆  大屏幕LED或高清晰度宽温液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示

9. ◆  三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍

10. ◆  启动中过流保护设定，可根据电机情况进行多种倍数调节

11. ◆  模拟量输出微调功能，可以消除由于线路衰减造成的误差精度

12. ◆  2路可编程继电器J2 J3多达5种设置输出功能。满足不同的现场保护情况

13. ◆  采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定

14. ◆  采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元

15. ◆  一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等

16. 主要功能

17. Ø  保护功能：过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护

18. Ø  测量功能：三相电流、控制回路电压的测量和显示

19. Ø  通用功能：增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用

20. Ø  通信功能：通过本保护器的RS485接口与上层系统通信。总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。

21. Ø  电流输出：4～20mA电流输出，20mA对应的电流值可设。

22. Ø  起动方式：直接起动、正反起动、Y-△起动、自耦降压起动、远程自启动

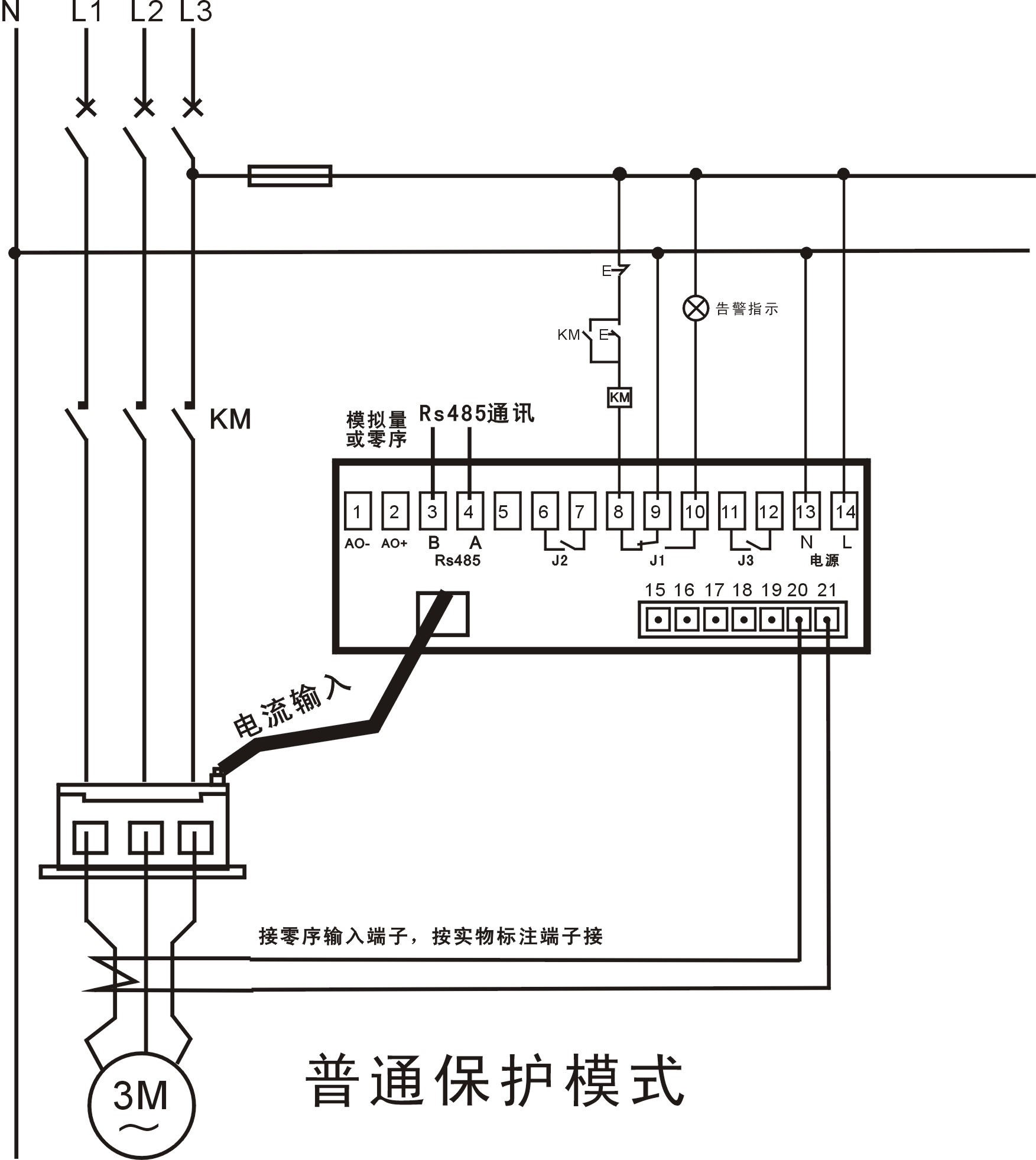

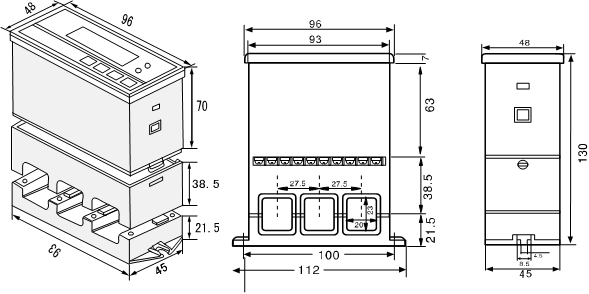

23. 外型结构及接线（仅参考）

24.

25.

26.

27.

28. 详细功能参阅随机说明书

29.


30. 图片仅参考，请以实物为准

31. 注：以上技术说明通用仅参考，因工艺技术更新等，请以所购实物为准
