LSDBX-B型一体式低压线路保护测控装置

产品介绍

1. LSDBX-B型保护装置适用于电压AC660V以下；电流AC5A～800A的低压系统，采用先进的设计理念和生产制造工艺，结合国内用户对低压回路保护、测量和控制的需求，开发出的适合国内用户使用的低压线路保护装置。LSDBX-B为低压回路提供了一整套集控制、保护、测量、计量和通迅于一体的专业化解决方案，同时提供了远程自动控制、现场直接控制、面板指示、信号报警、操作记录、脱扣报警记录及开关量记录等功能，大量<适用于电力、石化、轻工、煤炭、造纸、钢铁、冶金等诸多行业。适用于电力、石化、轻工、煤炭、造纸、钢铁、冶金等诸多行业。
2. l 丰富的测量数据，包括：相电压、线电压、相电流、电流相角、总有功功率、总无功功率、总视在功率、功率因数、正反向有功/无功电能、总有功/无功电能等；
3. l  具有剩余电流保护功能，可以提供更灵敏的接地故障检测，充分保证低压回路中的安全运行以及人身安全；
4. l  最多提供8路无源开关量输入，用于分合闸信号、断路器状态、接触器状态信号、故障信号的接入；
5. l  具有AO 输出功能，可以方便的将低压回路中的测量量（三相电压、三相电流，功率，功率因数、频率）转换为4~20mA 的直流电流量，实现常规全隔离变送器的功能；
6. l  具有低压回路的管理维护功能，记录分合闸时间、次数，记录累计脱扣次数；
7. l  具有SOE功能，最多可记录最近100条保护动作信息，带时标；
8. l  具有远方通讯功能，支持1路RS-485通讯接口，使用标准ModbusRTU通讯规约；
9. l 维护管理方便，显示故障参数、报警信息、状态指示、断路器的分合闸次数、脱扣次数等，便于故障分析，生产效能统计及有选择地合理检修。

•

• 保护功能

• 保护功能：
  过流一段保护	保护
  过流二段保护	保护
  反时限过流保护	保护
  速断保护	保护
  零序过流保护	保护
  剩余电流保护	保护（选配）
  低电压保护	保护
  过电压保护	保护
  （电流）不平衡保护	保护
  断相保护	保护
  相序保护	保护

1. 控制权限
2. 装置操作控制权限为“两位置”方式。“两位置”控制权限包括“就地”控制、“远程”控制两种，参数设置里可以设置控制权限“就地/远程”的切换，也可以使用“就地/远程”功能DI实现控制权限的转换。面板控制权限为就地权限，并可以关闭其操作控制功能。DI输入端子命令中的分合闸属于就地命令，通迅（上位机）操作的权限为“远程”。设置菜单路径为：“参数设置”->“控制权限”->“就地/远程”。
3. 模拟量输出功能
4. 装置的模拟量输出（AO）是一个隔离4～20mADC电流输出，相当于一个常规电量变送器。端子标记为（AO1）、（AO2>）和（A-）。输出参数 ：该参数项定义了与模拟量输出成比例的电气参数，可供选择的电气参数有：三相电压Ua、Ub、Uc、三相电流Ia、Ib、Ic、三相总功率[P、Q、S]、功率因数PF、频率F。<上下限值均可设置< span="">
5. 测量功能
6. 能够测量三相电压（Ua 、Ub、 Uc）、三相电流（Ia、Ib、Ic）、三相电压电流相角、零序电流、剩余电流、总有功功率、总无功功率、总视在功率、功率因数（Cosφ）、正反向有功/无功电能、总有功/无功电能等实时数据。
7. 自检功能
• 装置上电会对各关键部件检查，判断是否正常，如某部件不正常则告警灯常亮，并在界面弹出自检出错信息，并退出所有保护功能。说明：如果配置了自检告警出口，则装置上电后自检正常则自检告警出口动作，当自检异常时自检告警出口返回。
1. 通信功能
2. 装置可通过通讯接口与上位机管理系统进行通讯，实现数据传输功能。采用RS-485通讯接口，使用标准Modbus-RTU 规约通讯。
•

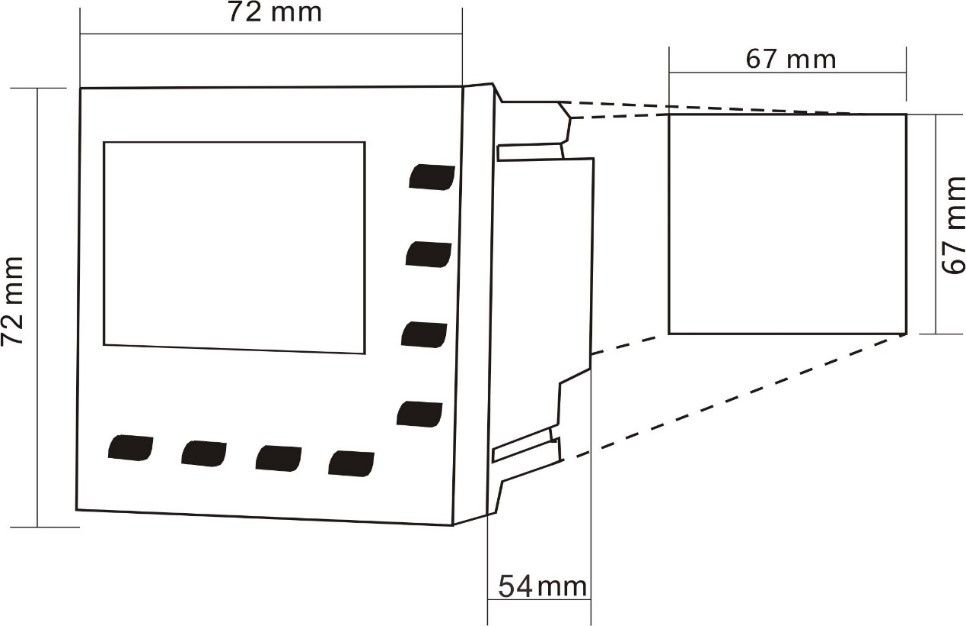

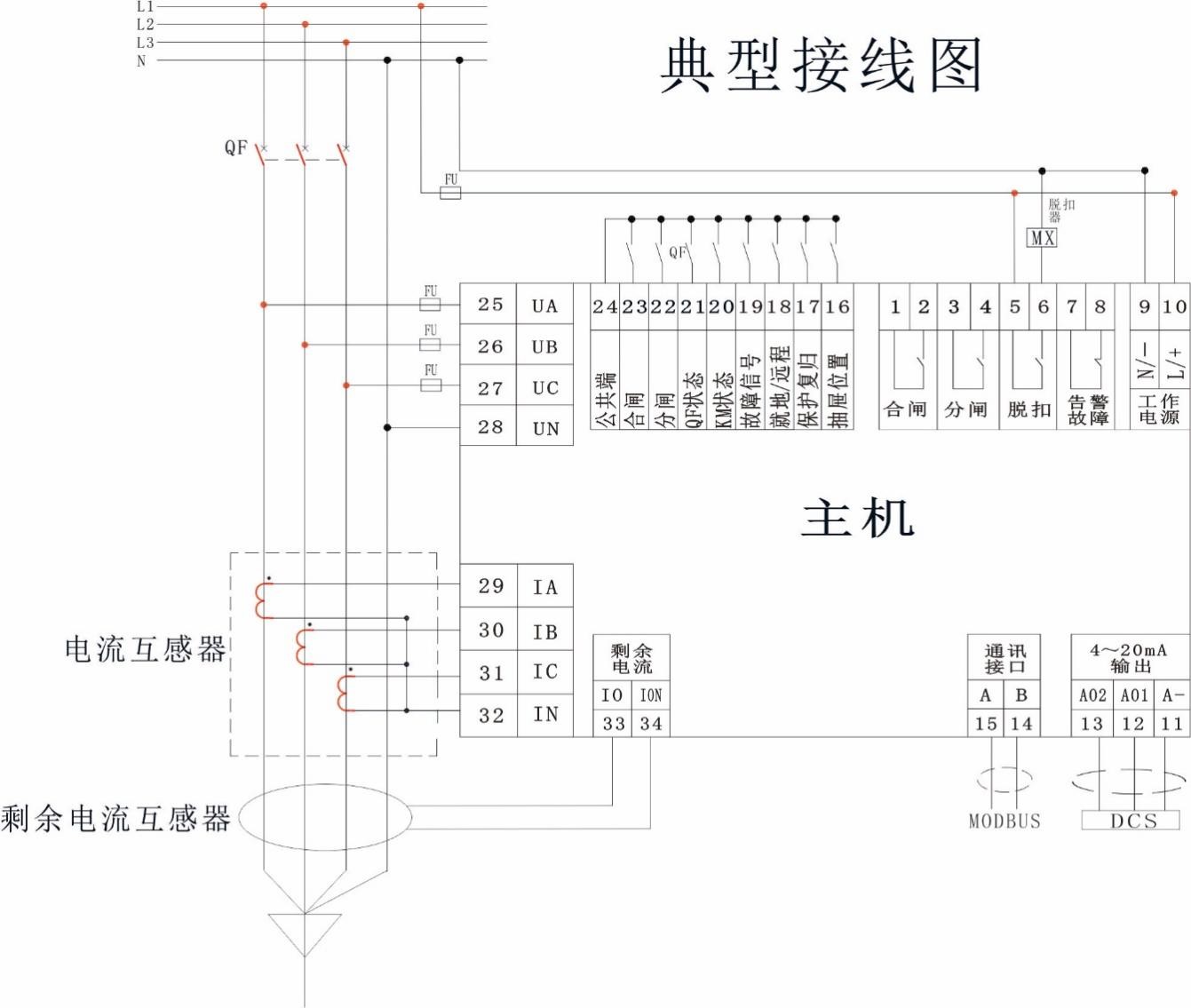

• 外型及接线
•

•

•


• 图片仅参考，请以实物为准

• 注：以上技术说明通用仅参考，因工艺技术更新等，请以所购实物为准

•
