DTS(X) 680 有功无功组合电能表
产品介绍
图片仅参考，请以实物为准
注：以上技术说明通用仅参考，因工艺技术更新等，请以所购实物为准
名称：安徽光点科技有限公司
地址：安徽合肥经济技术开发区青鸾路8号民营科技园二园
电话：0551-65226621
0551-63496846
邮箱：lspote@163.com
网路：www.gdite.com
DTS(X)680 三相电子式有功无功组合电能表（以下简称电能表），是为了适应电网改造设计开发的 有功、无功组合式电能表。它具有较高的准确度和可行性。本仪表采用国际先进的超低功耗 大规模集成电路技术及 SMT 工艺制造的优良产品。产品制造标准符合 GB/T17215-2002《1 级 和 2 级静止式交流有功电能表》、GB/T17882-1999、DL/T614-2007《多功能电能表》、 DL/T645-2007《多功能电能表通信规约》等电力行业标准对三相静止式电能表全部技术要求， 是对需要进行无功电量考核的企业、变电站或电厂最理想的选择，亦适合输配电或配网自动 化用表。本产品可供计量参比频率为 50Hz 电网中的三相交流有功和无功电能，并能进行正、 反向电能计量和红外及 RS485 通讯功能。其特点是精度高、可靠性好、宽负荷、低功耗、误 差曲线平直、抗干扰能力强。
产品特点：
1. 采用专用计量芯片做为计量运算，精度高，工作可靠
2. 具有正、反向 ABC 三相分相有功及无功电能
3. 具有 ABC 三相电流、电压、功率、功率因数显示功能
4. 采用具有背光的 LCD 屏，显示清晰直观
5. 具有红外遥控翻屏显示功能，方便用户查用信息
6. 具有红外及 RS485 通讯接口，能够实现远程监控，是电网改造的极佳选择。
型号名称
DTS（X） 三相四线电子式有功无功组合电能表
DSS（X） 三相三线电子式有功无功组合电能表
技术指标
·参比频率：50Hz；
·参比电压：三相四线 3X220/380V、3X57.7/100V; 三相三线 3X380V、3X100V；
·电流规格：经互感器接入式 3X1.5(6)A、3X(6)A;直接接入式 3X5(20)A、3X10(40)A、
3X15(60)A、3X20(80)A、3X30(100)A;（可按用户要求做）；
·仪表常数：100imp/kWh-6400imp/kWh（以铭牌标注为准）；
·准确度等级：有功0.5S级,0.5级,1级、无功2级；
·起动：在参比电压、参比频率及功率因数为1.0的条件下,有功0.004Ιb（1级），无功0.005Ιn（2级）电能表能起动并开始连续计量电能。
·潜动：具有逻辑防潜动功能,电压回路加参比电压115%，电流回路断开的情况下，电能表不产生多余一个脉冲输出。

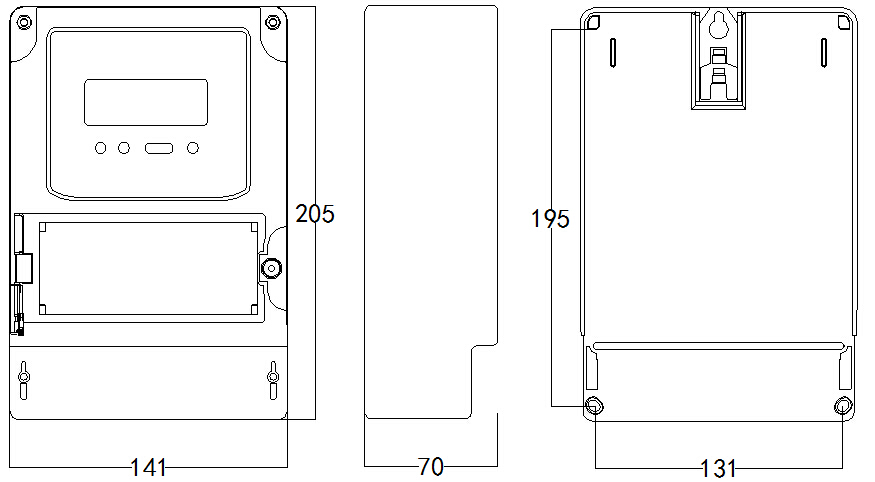

外形及安装尺寸图
准确计量有功和无功电能并存储其数据。
电能按正、反向有功电量和无功总电能分别计算、显示、转存。
正向、反向有功和无功用电，反复断电、上电操作都不影响电能表的准确性；
指示灯
当有电量脉冲信号时，点亮脉冲指示灯（有功和无功各有一只指示灯）约80±20ms。
反向电量
当发生反向用电时，点亮反向指示灯，同时电能表分别将有、无功电量累计到正向有、无功电能寄存器中（反向正计），其中有功电量又累计到反向有功电能寄存器中。
液晶显示
采用8位液晶显示，
通讯可同时满足DL/T645-2007协议和DL/T645-1997（只读)及MODBUS(可选)。

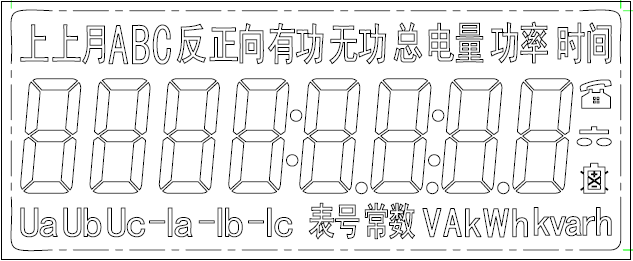

液晶屏显示内容
