LSAX 系列小电流选线装置
产品介绍
图片仅参考，请以实物为准
注：以上技术说明通用仅参考，因工艺技术更新等，请以所购实物为准
名称：安徽光点科技有限公司
地址：安徽合肥经济技术开发区青鸾路8号民营科技园二园
电话：0551-65226621
0551-63496846
邮箱：lspote@163.com
网路：www.gdite.com
LSAX系列小电流选线装置是工业现场电路保护系统的组成部分，该装置能够在电路系统发生接地（弧光或金属性）现象时准确判断出故障出现的位置，并把信息进行远程传输，从而方便现场人员检修。该装置结构采用模块化设计，主控片采用32位高速度自带数据采集模块的高性能单片机，各模块之间采用可冗余校验、多主发送的CAN通讯方式进行数据交换及共享。面板采用显示屏及简单的5键操作功能进行人机对话。系统采用双看门狗方式来检测系统的运行；较宽的工作输入电压，较高的电流信号测量精度；具备故障和设置信息的记忆功能；具备实时数据和故障数据远传功能。
工作原理
装置启动运行后，系统时刻监测各段的零序开口电压变化情况，一旦开口电压在连续3ms内的值大于给定的值时，立即启动该段的选线功能，同时对接下来一个周期内的开口电压进行采样并计算有效值，通过有效值的大小来判断系统是否符合接地故障，如果符合条件，则显示屏弹出故障界面，显示故障的位置及故障时的电流值。在选线方法上，系统采样相位法和最大有效值法。启动选线后，选线部分先采样一个周期的数据，延时若干个周期后进行下一个周期的数据采样；通过对比两采样周期数据的变化来判断相位是否变化，如果相位发生变化（弧光接地发生后消弧设备投入保护的情况），而且其有效值大于一个设定的限值（作为干扰信号值）时，认为该段发生故障；如果该段所有相位都不发生变化（弧光接地时消弧设备不投入保护或发生的是金属性接地），则根据有效值最大法来判断故障位置。故障发生并选出后，系统给出无源接点报警信号，也可根据客户定制要求外挂一对一的报警接口模块。

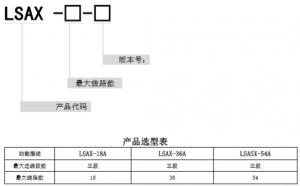

选型参考:
技术参数参考：
技术指标 | 技术参数 | 备 注 |
工作电压 | AC/DC:85V~265V | |
输入开口零序电压U0x | 0~150V | 测量精度1% |
输入零序电流 零序电流 | 20mA~3A CT1～CT60：1A或者5A | 测量精度0.5% |
选线范围（用户选配） | 4段母线共60路 | 可自行设定 |

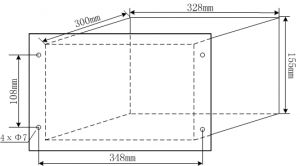

安装尺寸：（仅参考）
