LSUCT-系列 电压质量远程监测分析仪
产品介绍

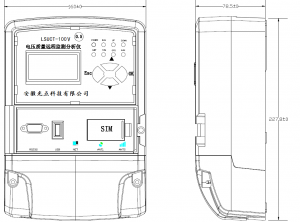

图片仅参考，请以实物为准
注：以上技术说明通用仅参考，因工艺技术更新等，请以所购实物为准
名称：安徽光点科技有限公司
地址：安徽合肥经济技术开发区青鸾路8号民营科技园二园
电话：0551-65226621
0551-63496846
邮箱：lspote@163.com
网路：www.gdite.com
随着用电水平的日益提高，用电设备的种类繁多，非线性设备的广泛使用，电网遭到相当程度的谐波污染，这已引起电力部门的高度重视。
随着我国通信技术的不断发展，电压监测仪的技术也在不断进步。为适应广域通信的需求，我公司在第一代具有电压畸变率测量的电压监测仪基础上，开发研制了新一代具有GPRS/GSM/RS485通讯模块的电压质量监测仪，解决了电压监测仪的远程通信问题，并对测量原理进行了更加科学的调整与改进，以此来提高技术性能，适应电力部门对电压质量监测、管理的需要。新一代电压监测仪与第一代相比，操作更加方便，数据更加完善，将成为电力部门监测各级电网电能质量的有力工具。
装置基本功能：
实时测量交流电压有效值，按照设定统计交流电压值超上限的时间、超下限的时间、总运行时间、停电时间及停电次数，计算电压合格率、电压超上限率、电压超下限率；并做电压超上限、超下限的发光二极管指示；
１、电压合格率监测
记录日、月最高电压、最低电压及出现的时间（精确到分钟）；
记录历史31日日统计数据及其整点的电压曲线数据。
２、电压畸变监测
实时采样，计算交流相（线）电压畸变率，统计电压畸变率超限时间，计算电压畸变合格率和日平均电压畸变率；
记录每月电压畸变率的最大值及发生的时间（精确到分钟）。
记录历史3个月（可根据需求修改）月统计数据。
3、数据存储
仪表记录数据为3个月月数据（本月数据、上月数据和上上月数据）及31日日数据；仪表断电数据保存时间大于1年。
装置技术特点：
显示部分采用大屏幕128×64液晶显示器，使数据显示更加清晰；低功耗设计，背光30秒自动关断，降低整机功耗；所有菜单采用汉字方式，人机对话更友好，通信状况一目了然。
1、显示
2、设定
通过输入相应密码，可修改：
（1）一次电压值（RS485通信波特率）（2）电压门限值（3）地址和时间（4）通信方式项（GPRS/RS485）（5）系统初始化（6）其他设置项（本机通信号码及密码设置）
装置使用条件：
空气温度：空气温度不高于+55℃，不低于-25℃。
大气条件：空气湿度在20℃时不超过90%，在温度较低时，允许有较高的相对湿度。
海拔高度：不超过2000m。
环境条件：周围无爆炸危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃。
工作电源在其额定电压±20%内连续正常工作不损坏。
装置技术参数：
额定电压： AC 100V、220V、380V
额定频率： 50Hz ±3Hz
电压畸变率：< 5%
功率损耗：<3VA（GPRS/GSM模块处于待机状态）
装置测量精度：
电压： 0.5%
频率： 0.5%
电压畸变率：5.0%（B级）
