LSXH 系列消弧消谐装置
产品介绍
图片仅参考，请以实物为准
注：以上技术说明通用仅参考，因工艺技术更新等，请以所购实物为准
名称：安徽光点科技有限公司
地址：安徽合肥经济技术开发区青鸾路8号民营科技园二园
电话：0551-65226621
0551-63496846
邮箱：lspote@163.com
网路：www.gdite.com
当前我国6-66kV的配电网大多采用中性点不接地运行方式。运行经验表明，系统中60%以上的故障是单相接地故障。如果电网小、线路不太长，接地电容电流将很小，当故障原因消失后，电弧一般可以自行熄灭，系统会很快恢复正常。但随着国民经济的不断发展和民用电的不断提高，架空线路逐步被固体绝缘的电缆线路取代，间隙性电弧接地出现的概率增加。而系统对地电容电流也急剧增加，一般6-10kV电网的接地电流超过30A，35-66kV电网的接地电流超过10A，这样系统发生故障时流经故障点的电流较大，电弧就很难熄灭，引起电网运行状态的瞬时变化，导致电压互感器电磁能量饱和，产生电磁谐振，并使系统健全相电压升高，引起弧光过电压及铁磁谐振过电压。弧光过电压可达相电压峰值的3.5倍，系统在这种过电压持续作用下极易形成绝缘损伤，甚至发生相间短路。弧光接地引发铁磁谐振会导致电压互感器严重过载，使电压互感器烧毁。这对电力系统的安全运行供电的可靠性就造成了很大影响,目前我国为了解决电网中由于弧光接地产生的长时间间歇性过电压的问题，主要采取以下几种保护方式：自动跟踪补偿消弧线圈接地，中性点直接接地或小电阻接地，微机综合保护装置接地.
LSXH消弧、消谐及过电压保护装置是我公司根据以上产品的不足，结合实际使用要求而研制开发出来的新型消弧消谐及过电压保护装置，该装置广泛应用于6-35kV三相非直接接地电力系统中，用来快速熄灭接地弧光，限制因非直接接地而产生的各类过电压，以及系统运行中产生的各类操作过电压、大气过电压等，可有效提高电网运行的安全性和可靠性。
装置的技术特点
当中性点不接地系统加装本装置后：
1、本装置全过程、全自动处理配电网单相接地故障。它实时自动跟踪系统的变化；实时自动测量系统的电容电流； 当单相接地故障发生时自动快速进行动作及补偿使单相间歇性弧光接地故障得以快速消除，并选出接地故障线路； 当单相金属性接地故障，本装置会自动识别出并快速（20ms）对所选出的线路实行跳闸同时自动暂时闭锁该线路原有的重合闸控制,单相接地故障消除后自动快速退出补偿；自动保存接地故障信息以备查询。
2、本装置通过对零序电压的幅值和相位的检测，微机控制器将限流抗器投到系统中去，由于限流电抗器的作用降低并限制了谐振电压的谐振源，从而使系统自然消谐。
3、当系统发生短暂的雷电及操作过电压时，均由装置中的组合式过电压保护器限制并吸收。
4、可调高阻电抗器是当发生单相接地时，可形成与接地电流大小接近但方向相反的感性电流以补偿容性电流，从而使接地处的电流变得很小或接近于零，当电流过零电弧熄灭后，可调高阻电抗器还可减小故障相电压的恢复速度从而减小电弧重燃的可能性。
5、装置的工作性能不受电网对地电容电流和接地点的影响，动作可靠效果显著，且不影响电网的扩大及改变，允许200A的电容电流连续通过2小时。
6、响应极快，本装置可在发生单相接地故障后立即（20ms）投入工作；同时由于单相接地故障情况下可工作于远离谐振点的区域，因而不必担心因消弧线圈的电感与配电网的对地电容串联谐振而产生过电压，故本装置不须如其它自动跟踪补偿装置那样必须设置阻尼电阻，既提高了安全可靠性又简化了设备。
7、装置结构简单，安装方便，适用于供电企业、用电企业和发电厂的厂用电系统的中压电网；具有较高的功能价格比，可取代消弧线圈、接地变压器及其控制 屏、PT柜，是石油、化工、矿山、钢铁等企业电网可靠实用的保护设备。
8、控制器技术先进，性能优越；本控制器采用多种新型先进技术，可靠性高，抗干扰性强，操作简单，可方便地检查系统运行是否正常。

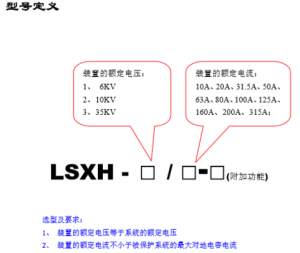

性能参数 1） LSXH消弧消谐选线及过电压保护综合装置额定参数 额定电流：10A、20A、31.5A、50A、63A、80A、100A、125A、160A、200A、315A； 电压性能：
2) 控制器额定参数 选线响应时间：1S 选线路数：最大32路（根据用户要求具体确定） | ||||||||||||||||||||

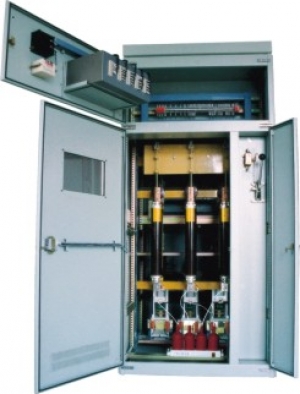

LSXH消弧、消谐及过电压保护装置的设计图标如下所示：(以实物为准）
