LS-CKZ 型开关柜智能操控装置(综合型)

产品介绍

LS-CKZ系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。
装置技术参数：

技术参数		技术指标
使用环境	环境温度	-10℃～+55℃（正常工作），
	环境湿度	≤95%
	大气压力	80～110KPa
	海拔高度	≤2500米
工作电源	电源	AC85～265V/DC110～370V
	功耗	≤10W
	隔离耐压	2KV
	电源跌落	200ms
绝缘性能	抗电强度	外壳与端子之间大于AC2000V
	绝缘性能	外壳与端子之间大于100ΜΩ
	抗震性	10～55～10Hz 2g 1min
	抗干扰	符合GB/T17626.8-1998标准
环境温湿度测量	温度测量范围	0℃～+70℃，±1℃
环境温湿度测量	湿度测量范围	0～99%RH，±5%RH
电气接点在线测温	温度测量范围	0℃～+200℃，±1℃
电气接点在线测温	管理无线传感器数量	≤21只
电力参数	分相电流精度	±0.2
	分相电压精度	±0.5
	有功功率精度	±0.5
	无功功率精度	±1.0
	有功电能精度	±0.5
	无功电能精度	±1.0
	电能脉冲输出	脉冲输出接口
	计量电压	三相三线3×100V，3×380V 三相四线3×57.7V , 3×220V
	基本电流（Ib）	5A,特殊要求定货时需说明
通讯方式	通讯接口	RS485接口
	通讯协议	Modbus协议
	波特率	1200bps,2400 bps,4800 bps,9600 bps
	数据格式	8个数据位、1个停止位、无校验
数据保存时间	响应时间	≤4s
数据保存时间	保存时间	≥10年
安装方式		嵌入式安装

无线温度传感器技术参数

温度测量范围	0～+200℃
测量分辨率	0.1℃
测量精度	±1℃
温度采样频率	默认1分钟
无线频率	2.4GHz
射频标准	IEEE802.15.4
无线传输距离	≤10米/2.4GHz
电池使用寿命	8年/2.4GHz
表带材料	耐高温硅胶
安装方式	捆绑式
外形尺寸	主体尺寸：38mm35mm24mm，表带总长：385mm
适用安装部位	电缆搭接处、母排连接处、上下触头、隔离刀闸等部位

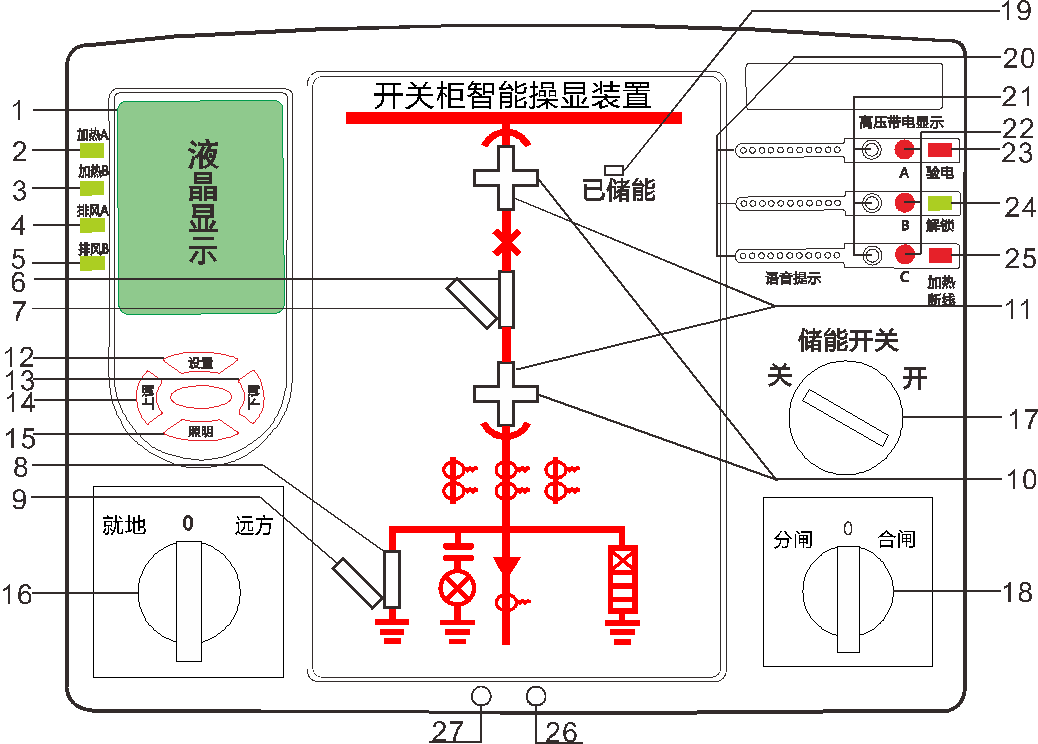

装置面板功能图：

序号	中文说明	序号	中文说明
1	温湿度数显面板	15	照明键
2	加热器A指示灯	16	远方\就地转换开关
3	加热器B指示灯	17	储能控制开关
4	排风A指示灯	18	合\分闸转换开关
5	排风B指示灯	19	已储能指示灯
6	断路器合指示	20	语音防误提示
7	断路器分指示	21	验电孔
8	接地刀闸合指示	22	高压带电显示指示灯
9	接地刀闸分指示	23	验电指示灯
10	手车试验位置指示	24	闭锁解除指示灯
11	手车工作位置指示	25	加热断线指示灯
12	设置键	26	红外接收口
13	下调键	27	红外发射口
14	上调键

装置功能注释：
1 开关柜状态模拟显示
⑴断路器分、合闸指示：断路器合闸时，红色模拟条6发光，断路器分闸时，绿色模拟条7发光
⑵手车工作位置和试验位置：手车位于工作位置时，红色模拟条 11 发光，手车位于实验位置时，绿色模拟条 10 发光
(注:手车处于工作位置和实验位置之间时，指示灯均为不发光)
⑶接地刀指示：当接地刀处于分闸状态时,绿色模拟条9发光，当接地刀处于合闸状态时,红色模拟条8发光
⑷储能：当已储能时,储能指示灯19发光，当未储能时,储能指示灯19不发光
2 防误语音提示
⑴当接地刀处于分闸状态、断路器处于合闸状态，误将手车从试验位置推至，工作位置时，防误语音提示“请分断路器”同时模拟条10、11、7、8、9闪烁。
⑵当接地刀处于合闸状态、断路器处于分闸状态，误将手车从试验位置推至工作位置时，防误语音提示＂请分接地刀＂，同时模拟条10、11、6、7、9闪烁。
⑶当接地刀处于合闸状态、断路器(负荷开关、接触器)处于合闸状态，误将手车从试验位置推至工作位置时，防误语音提示“请分断路器，请分接地刀”，同时模拟条10、11、7、9闪烁。
注：三条语音提示内容主要针对手车式断路器柜。
3 分合闸操作功能
开关柜智能操显装置可按客户实际需求配置最多不超过三只转换开关，也可根据客户实际需要改为相应的按钮，可实现以下操作：
1）分合闸操作；2）储能操作；3）远方/就地操作；4）照明操作。
4 加热除湿及排风控制功能
1出厂默认：温度上限+15℃，下限+5℃；湿度上限85%RH，下限75%RH；排风上限+40℃，下限+30℃；
2加热启动：当传感器测得的环境温度低于设定的温度下限值，或者测得的湿度值大于设定的湿度上限值时启动加热。
3 加热停止：
a)当传感器测得的环境温度高于设定的温度上限值或测得的湿度低于设定的湿度下限值时，停止加热；
b)当传感器测得的环境温度超过+40℃时无条件停止加热，防止过热损伤。
4排风启动：当传感器测得的环境温度高于设定排风上限时，启动排风，低于排风下限时，停止排风。
5 高压带电显示及闭锁功能
LED启辉电压（kV）：额定相电压×(0.15-0.65)
闭锁启控电压（kV）：额定相电压×0.65
当三相高压同时不带电的状态下，闭锁触点输出闭合，同时解锁指示的红灯亮。否则闭锁有效，同时启动闭锁无源触点输出。
注：接入电容式高压带电传感器（其输出短路电流不低于220μA±10%）。
6 无线测温功能
装置可以同时测量多路电气接点温度，当测量温度大于告警值时，装置输出告警信号。每台操显装置标配3~9点测温(最大可以接收21个测量点温度)。
电气接点在线测温系统由开关柜智能操控装置、接点测温传感器、测温接收模块（已组装在操控装置里）以及台管理软件（非标配）组成。

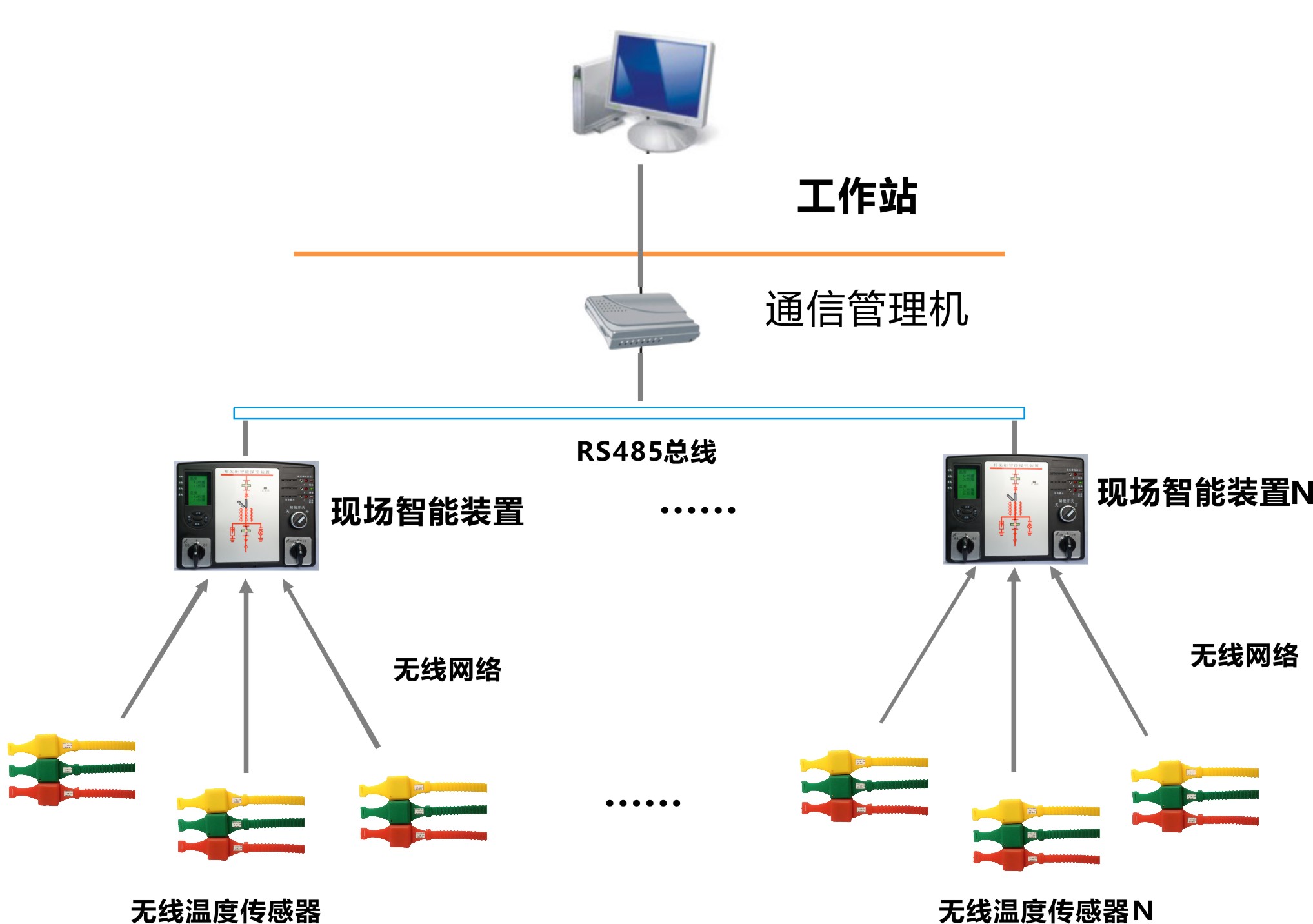

1 典型测温系统结构图
7 电力参数测量功能
该装置是一款集成了三相多功能电力仪表功能的高压开关柜智能操显装置、该装置可以精确地测量每一相正向、反向的有功电能以及感性和容性的无功电能，并可显示当前各相电流、电压、有功功率、无功功率、合相有功、无功功率等参数。全部性能指标符合GB/T 17883《0.2S级和0.5S级静止式交流有功电能表》和DL/T 614《多功能电能表》标准对多功能电能表的各项技术要求，本系列产品具有百年日历时钟、RS485通讯接口,其性能稳定、精确度高、操作方便，是适应电能管理现代化的理想计量器具。装置提供全方位的测量功能，可以充分满足高压或低压三相电力网络中的对电力参数测量的要求，
电压测量
该装置在测量电压低于300V(相)/520V(线)的时候可以直接接入而不需外接PT,否则必须外接PT,当采用外部PT时，应注意PT的线性度和精度等级，否则会影响仪表的整体测量精度。
该装置电压测量通道的过载能力一般为额定电压的1.3倍，用户在进行设计时应注意这点，防止内部测量电路出现饱和，造成测量不准确。
电流测量
该装置电流测量通道的过载能力一般为额定测量电流的1.3倍，用户在进行设计时应注意，防止内部测量回路饱和，造成测量不准确。
有功功率
计算三相有功功率Pa,Pb,Pc以及总有功功率
无功功率
计算三相无功功率Qa,Qb,Qc以及总无功功率。有功和无功功率是有符号的变量，用户在查询有功功率和无功功率的时候需对此注意。
功率因数
改装置可以测量各相功率因数以及总功率因数，测量范围从：-1.00～+1.00，与功率数据一样，接线的对应关系以及CT同名端关系都会影响功率因数的实际计算值。
频率
该装置工作于不同的测量模式时，频率测量的采集通道也是不相同的，在三角形模式下装置默认是通过AB线电压通道测量频率；在其它模式下，该装置是通过A相电压通道测量频率的，如果A相缺相，则取B，如果A,B同时缺相，则取C。
电能计量功能
计量类别：正向有功电能、反向有功电能,感性无功电能、容性无功电能。
8 通讯功能
装置配有标准的RS485通讯接口（Modbus协议，波特率分为1200、2400、4800、9600可选）；

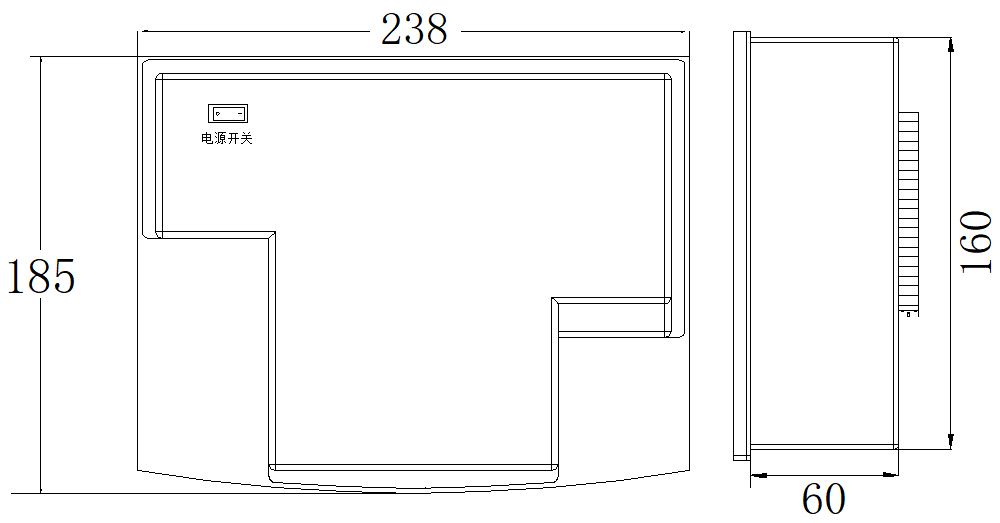

开孔尺寸图：

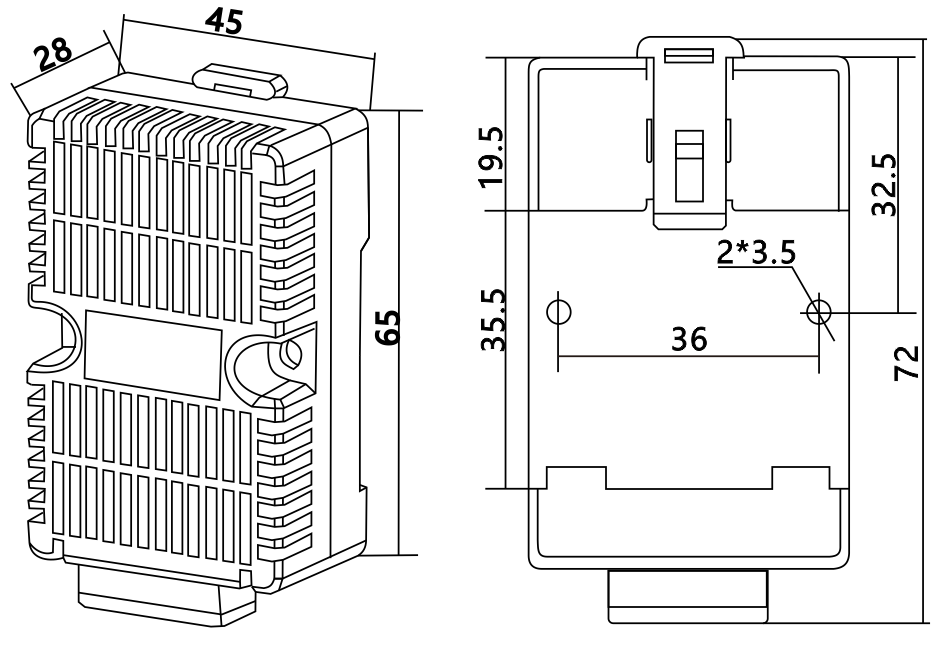

装置开孔尺寸:220*165mm，安装方式：嵌入式安装温湿度传感器外形尺寸：安装方式：35mm导轨安装
图片仅参考，请以实物为准
注：以上技术说明通用仅参考，因工艺技术更新等，请以所购实物为准
