LS-CXC 系列开关柜智能操显装置(液晶)

产品介绍

    1. LS-CXC系列开关柜智能操显装置是根据当前高压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示控制装置。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态;带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、RS485通信接口等多种功能,简化了开关柜面板设计,美化了部局,完善了开关状态指示功能和安全性能。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

    2. 装置技术参数

    3. 技术参数

      技术指标

      使用环境

      环境温度

      -10℃~+55℃(正常工作)

      环境湿度

      95%

      大气压力

      80110KPa

      海拔高度

      2500

      工作电源



      AC85265V/DC110370V



      10W

      隔离耐压

      2KV

      电源跌落

      200ms

      绝缘性能



      抗电强度

      外壳与端子之间大于AC2000V

      绝缘性能

      外壳与端子之间大于100ΜΩ

      抗 震 性

      105510Hz 2g  1min

      抗 干 扰

      符合GB/T17626.8-1998标准

      环境温湿度测量

      温度测量范围

      0℃~+70℃,±1

      湿度测量范围

      099%RH,±5%RH

      数据保存时间

      响应时间

      4s

      保存时间

      10

      安装方式

      嵌入式安装

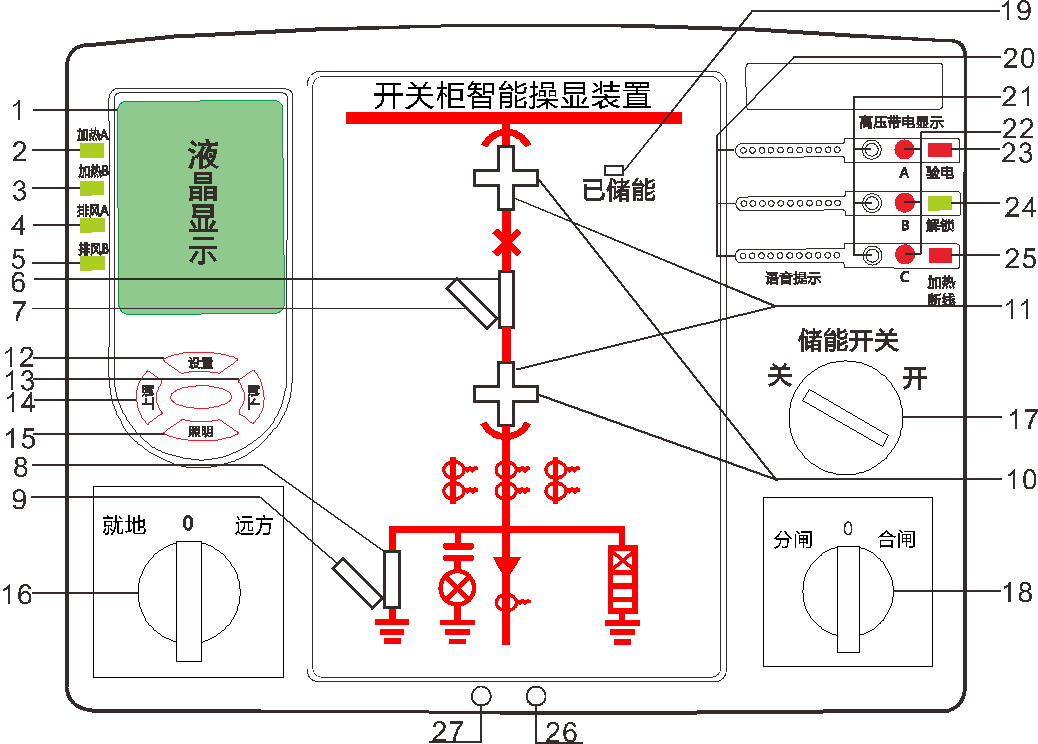

      装置面板功能图

    4. 序号

      中文说明

      序号

      中文说明

      1

      温湿度数显面板

      15

      照明键

      2

      加热器A指示灯

      16

      远方\就地转换开关

      3

      加热器B指示灯

      17

      储能控制开关

      4

      排风A指示灯

      18

      \分闸转换开关

      5

      排风B指示灯

      19

      已储能指示灯

      6

      断路器合指示

      20

      语音防误提示

      7

      断路器分指示

      21

      验电孔

      8

      接地刀闸合指示

      22

      高压带电显示指示灯

      9

      接地刀闸分指示

      23

      验电指示灯

      10

      手车试验位置指示

      24

      闭锁解除指示灯

      11

      手车工作位置指示

      25

      加热断线指示灯

      12

      设置键

      26

      红外接收口

      13

      下调键

      27

      红外发射口

      14

      上调键

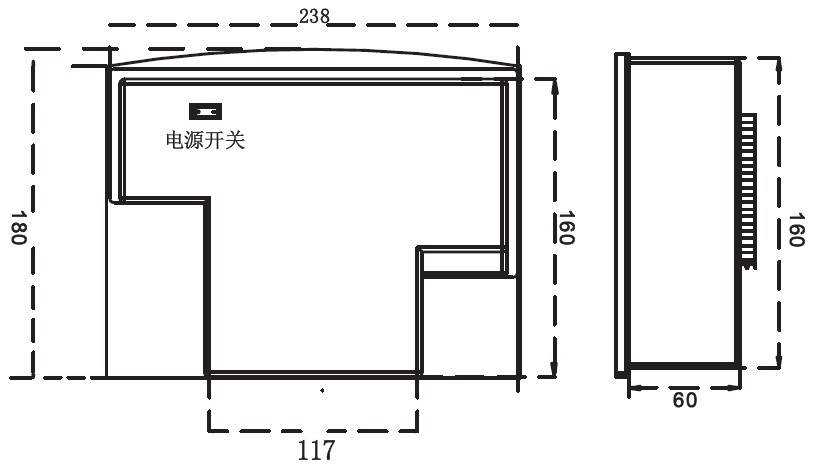

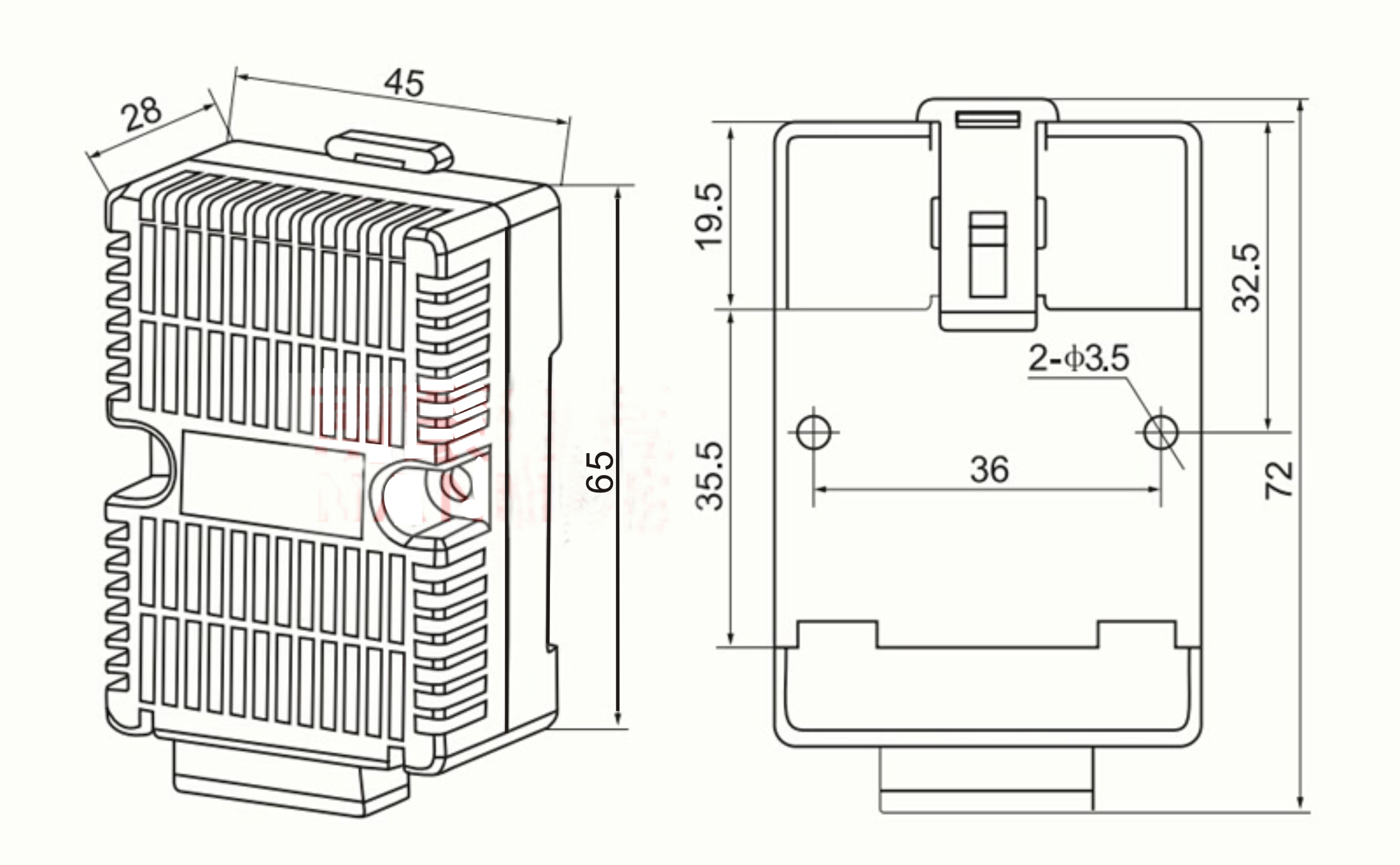

    5. 开孔尺寸及温湿度传感器外形尺寸图:


    6.   图片仅参考,请以实物为准
    7. 注:以上技术说明通用仅参考,因工艺技术更新等,请以所购实物为准
