LS-CXB 系列开关柜智能操显装置(数码)
产品介绍
技术参数
技术指标
使用环境
环境温度
-10℃～+55℃（正常工作），
环境湿度
≤95%
大气压力
80～110KPa
海拔高度
≤2500米
工作电源
电 源
AC85～265V/DC110～370V
功 耗
≤10W
隔离耐压
2KV
电源跌落
200ms
绝缘性能
抗电强度
外壳与端子之间大于AC2000V
绝缘性能
外壳与端子之间大于100ΜΩ
抗 震 性
10～55～10Hz 2g 1min
抗 干 扰
符合GB/T17626.8-1998标准
环境温湿度测量
温度测量范围
0℃～+70℃，±1℃
湿度测量范围
0～99%RH，±5%RH
数据保存时间
响应时间
≤4s
保存时间
≥10年
安装方式
嵌入式安装

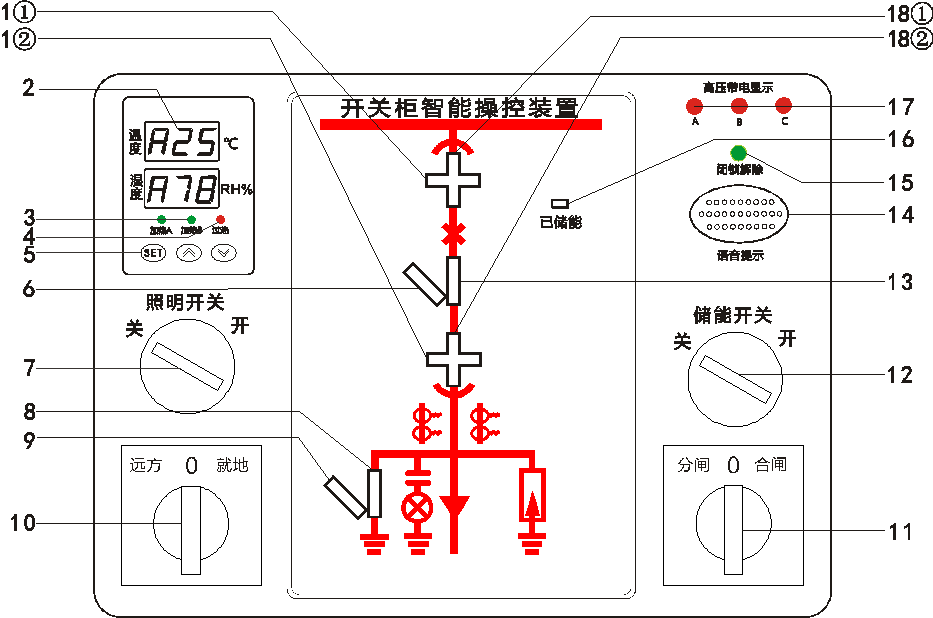

- 装置面板功能图：
序号
中文说明
序号
中文说明
1①、1②
手车实验位置
10
远方就地开关
2
温湿度显示
11
分合闸开关
3
加热指示
12
储能开关
4
过热指示
13
断路器合闸指示
5
按键
14
防误语音提示
6
断路器分指示
15
解锁指示
7
照明开关
16
储能指示
8
接地刀合指示
17
高压带电指示
9
接地刀分指示
18①、18②
手车工作置
图片仅参考，请以实物为准
注：以上技术说明通用仅参考，因工艺技术更新等，请以所购实物为准
名称：安徽光点科技有限公司
地址：安徽合肥经济技术开发区青鸾路8号民营科技园二园
电话：0551-65226621
0551-63496846
邮箱：lspote@163.com
网路：www.gdite.com
LS-CXB系列开关柜智能操显装置是根据当前高压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示控制装置。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。
装置技术参数：

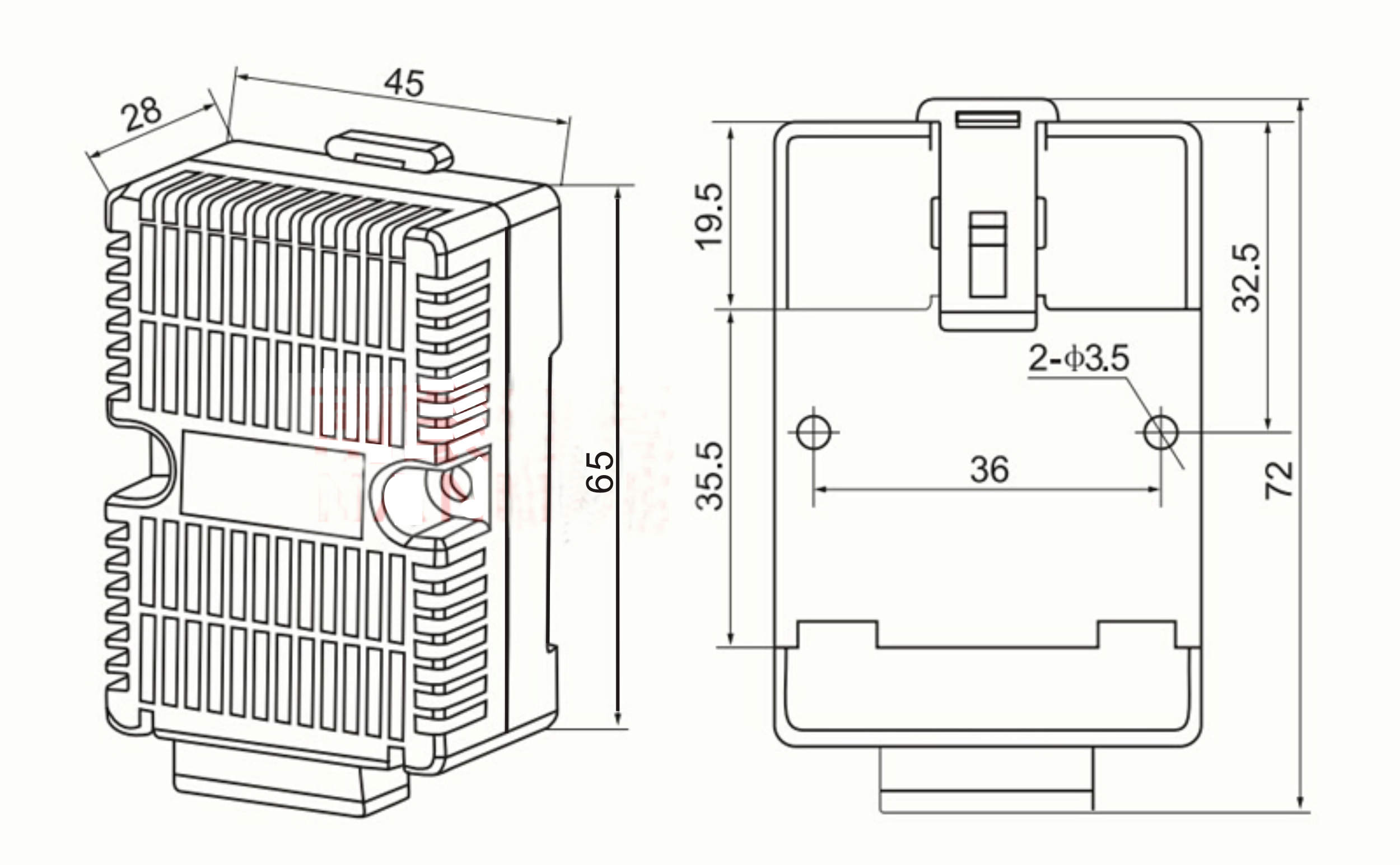

开孔尺寸及温湿度传感器外形尺寸图：
